Dvostruki planetarni kuglični mlin

Dvostruka planetarna struktura dvostrukog planetarnog kugličnog mlina ostvaruje kretanje malog diska koji pokreće jedan veliki planetarni disk. U poređenju sa uobičajenim planetarnim kugličnim mlinom iste veličine, radijus obrtaja i brzina rotacije mlinskih posuda su znatno povećani, a centrifugalna sila kuglica za mlevenje je umnožena. Sudar, smicanje i trenje između kuglica za mljevenje postaju značajno povećani. Kao rezultat toga, efekat mlevenja i efikasnost su znatno poboljšani. Neki materijali se mogu samljeti u nanometarsku skalu pomoću dvostrukog planetarnog mlina. Klasa. Dvostruki planetarni kuglični mlin je vrsta tipičnog mlina visoke efikasnosti i energije.

Princip rada planetarnog kugličnog mlina serije SXQM: Postoje dva veća planetarna valjka koja stvaraju rotacijski pokret instalirana na osnovnom okretnom stolu koji čini okretno kretanje. Još dva manja gramofona su instalirana na svaki veći rezervoar valjka; na svakom manjem okretnom tanjuru nalaze se dva rezervoara za mlin. Mašina ima ukupno četiri rezervoara za kugle instalirana na manjim gramofonima. Kada se osnovna okretna ploča okreće, valjak rezervoara pravi planetarne pokrete. Kuglice i uzorci materijala unutar rezervoara se melju i miješaju pod velikom brzinom.

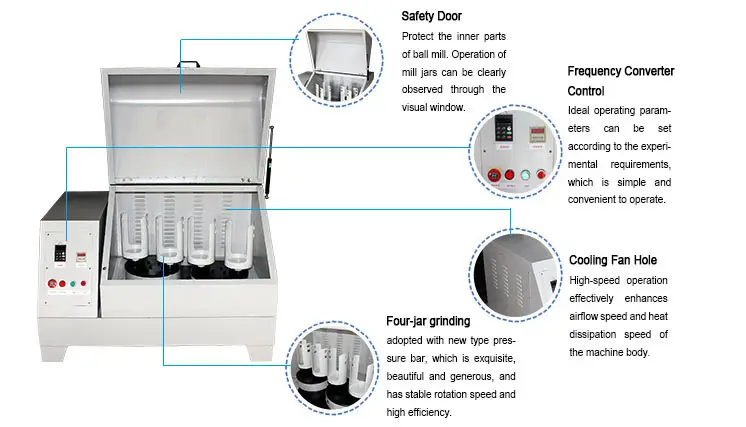

Tencan dvostruki planetarni kuglični mlin je zavaren debelom čeličnom pločom, koja ima visoku čvrstoću, otpornost na udarce, otpornost na deformacije, finu izradu, snažan i lijep izgled. Materijal mehaničkih dijelova je strogo obrađen procesom termičke obrade i tehnologijom obrade numeričke kontrole. Menjač je usvojen sa kvazi-zapečaćenom utorom ugrađenom strukturom, a pogonski zupčanik je napravljen od preciznog zupčanika otpornog na habanje. Okvir i struktura mašine su u potpunosti razmotreni u dizajnu kako bi se osigurao stabilan, siguran i pouzdan rad mlina sa kuglicama u uslovima dugotrajnog i visokog opterećenja, i kako bi se efikasno postigao efekat smanjenja buke u radu mašine. Uređaj za samopodmazivanje tečnim uljem je dizajniran sa niskim nivoom buke i visokog intenziteta, a opremljen je mjeračem razine tečnog ulja za laku zamjenu. Sa ekranom osetljivim na dodir mikro-računara, rad mašine postaje praktičan, interfejs je jednostavniji i intuitivniji, naizmenična kontrola unapred i unazad može se lako postići. Posjeduje funkcije mjerenja vremena i memorije za isključivanje.
1. Lonac za mlin čini dva planetarna kretanja, uživa visoku efikasnost i malu veličinu čestica pod visokofrekventnim udarcima, linearnom silom sudara, silom trenja. (Prvo u Kini)
2. Četiri različita uzorka mogu se dobiti istovremeno. Pogodno je za tehnologa da izvrši istraživanje i razvije novi materijal.
3. Zrnatost materijala za hranu: Materijal tla ≤10mm, ostali materijali ≤3mm.
4. Metoda mokrog ili suvog mljevenja. Minimalna granularnost praha iznosi 0.06 μm.
5. Kontrolisano frekvencijom, možete podesiti brzinu prema efektu eksperimenta.
6. Veliki broj okretaja diska: 50-400 o/min.
Mali broj okretaja diska: 100-800 o/min.
Velika rotacija planetarne ose: 100-800 o/min.
Rotacija lonca mlina: 200-1600 o/min.
7. Planetarni kuglični mlin ima isključeno vremensko napajanje, samoregulaciju unapred i funkciju inverzije. Može povećati efikasnost odabirom jednosmjernog, naizmjenično, kontinuiranog rada sa postavljanjem vremena.
8. Snaga motora: 0.4L, 2L, 4L: 0.75KW, 220V, 50Hz; 16L, 20L: 5.5KW, 380V, 50Hz.
9. Naš planetarni kuglični mlin je funkcionalan i ima nizak bari centar, stabilne performanse, kompaktnu strukturu, jednostavan rad, pouzdanu sigurnost, nisku buku i mali gubitak.

Tabela 1. Tehnički parametri za dvostruki planetarni kuglični mlin

Tabela 2. Tehnički parametri za dvostruki planetarni kuglični mlin

Tabela 3. Tehnički parametri za dvostruki planetarni kuglični mlin

Tabela 1. Tehnički parametri za dvostruki planetarni kuglični mlin

Tabela 2. Tehnički parametri za dvostruki planetarni kuglični mlin

Tabela 3. Tehnički parametri za dvostruki planetarni kuglični mlin
